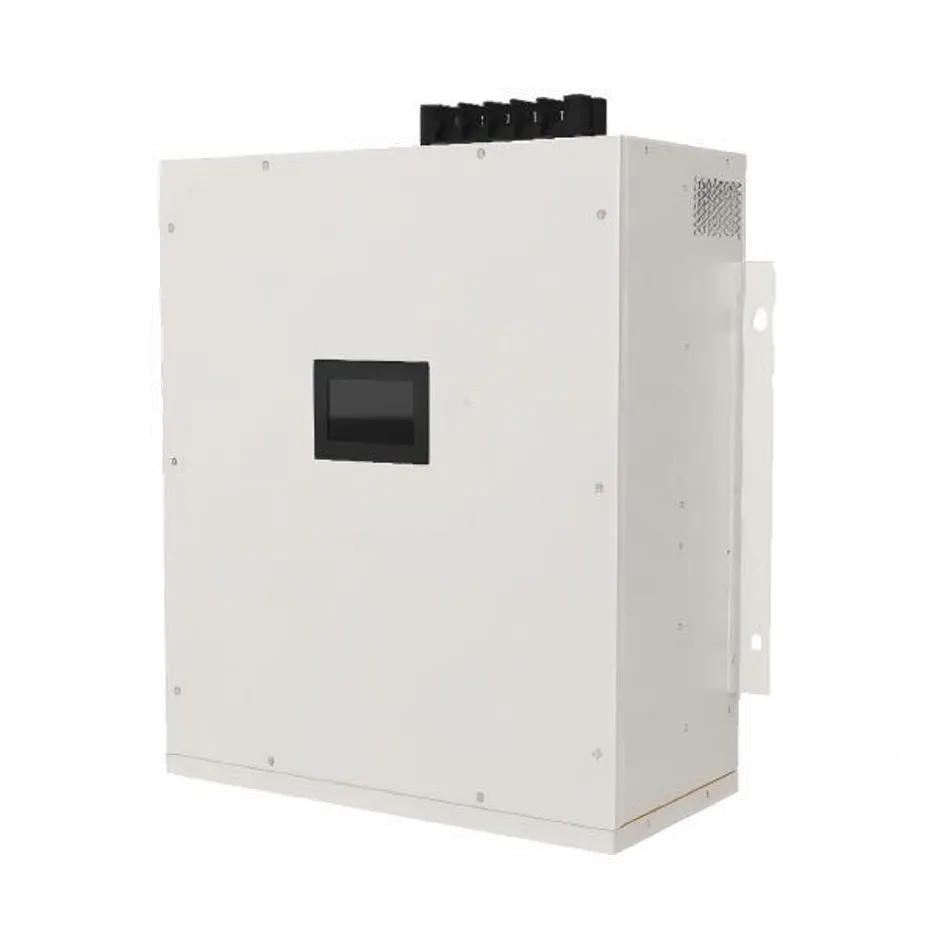

SNA-SVG es un generador de energía reactiva estática (SVG) diseñado para compensar la energía reactiva consumida o generada en tiempo real por cargas inductivas o capacitivas. Es la solución ideal para la corrección del factor de potencia en aplicaciones donde la carga varía rápidamente (como soldadura por resistencia, hornos de arco, refrigeración o compresores de aire comprimido, etc.) o en redes muy contaminadas por armónicos. Está diseñado con tecnología de punta basada en IGBT de alto rendimiento bajo una topología de 3 niveles. Adquiere la señal actual de la carga mediante el CT, el DSP rastrea la corriente de comando rápidamente y calcula la tasa de cambio de potencia reactiva mediante el algoritmo inteligente para enviar los datos al IGBT mediante señal PWM. Finalmente, la corriente de compensación de potencia inductiva o conductiva se genera en el inversor para lograr la compensación dinámica de potencia reactiva en tiempo real. Además de mejorar el factor de potencia, proporciona soluciones de calidad energética como eliminación de armónicos y equilibrio de carga.
Ventajas del generador de var estático:
● Compensación armónica hasta el orden 51.
● Equilibrio de carga entre fases y neutro.
● Diseño compacto, topología de tres niveles
● Ampliable hasta 12 módulos en paralelo
● HMI simple y fácil de usar de 4 pulgadas/7 pulgadas/10 pulgadas
● Funcionamiento silencioso ≤65dB(A)
● Comunicación RS485/Ethernet opcional
Aplicación Generador de Var Estático:
· Compensación especial para cargas grandes: SVG es especialmente adecuado para la compensación especial de cargas grandes, como laminadores, hornos de arco eléctrico y estaciones de tracción ferroviaria electrificadas en la producción de acero. Estos dispositivos consumen mucha energía y tienen un impacto y efectos adversos importantes en la red eléctrica. SVG puede responder rápidamente y compensar dinámicamente la potencia reactiva requerida por estas cargas, mejorando así el factor de potencia y optimizando la calidad de la energía.
· Grandes usuarios industriales: Las cargas industriales que consumen mucha energía, como la metalurgia, la petroquímica, etc., suelen formar sus propios sistemas eléctricos y están interconectadas con la red eléctrica pública. El departamento de suministro de energía tiene limitaciones técnicas para estos usuarios, especialmente el factor de potencia. La aplicación de SVG puede ayudar a estos grandes usuarios industriales a mejorar el factor de potencia, reducir los gastos de electricidad y mejorar la calidad de la energía de la red.
· Subestación del sistema eléctrico: Con la expansión de la escala de la red eléctrica y la complejidad de la estructura de la red, ha aumentado la demanda de compensación dinámica de potencia reactiva con respuesta rápida en las subestaciones. SVG puede absorber o emitir rápidamente la potencia reactiva requerida, mejorar la capacidad de transmisión y la estabilidad de las subestaciones y garantizar el funcionamiento seguro de la red eléctrica.
· Compensación híbrida de armónicos y potencia reactiva: Muchas cargas industriales de gran capacidad requieren compensación de potencia reactiva para mejorar el factor de potencia y el control de armónicos. SVG no solo puede compensar dinámicamente la potencia reactiva de las cargas, sino que también controla simultáneamente los armónicos, mejora la calidad de la energía de la red eléctrica y mejora la eficiencia operativa del equipo.
¿Dónde se puede utilizar el generador Static Var?
| Solicitud |
Cargas típicas |
Requisito principal |
| Plantas de fabricación |
Motores, VFD, máquinas de soldar. |
Corrección dinámica del factor de potencia. |
| Siderurgia y Metalurgia |
Laminadores, hornos de arco |
Compensación rápida de potencia reactiva |
| Instalaciones Mineras |
Trituradoras, transportadores, polipastos. |
Estabilidad de voltaje y equilibrio de carga. |
| Edificios Comerciales |
HVAC, ascensores, bombas. |
Reducción de la demanda de energía reactiva. |
| Centros de datos |
UPS y sistemas de enfriamiento |
Factor de potencia y voltaje estables |
| hospitales |
MRI, CT, rayos X y HVAC |
Suministro estable para cargas sensibles |
| Estaciones de carga para vehículos eléctricos |
Cargadores de alta potencia |
Compensación por cambios rápidos de carga. |
| Energía Renovable |
Sistemas solares y eólicos. |
Soporte de potencia reactiva bidireccional |
| Puertos y Grúas |
Sistemas de elevación y accionamiento. |
Compensación rápida y reducción de parpadeo. |
| Tratamiento de agua |
Bombas y variadores de velocidad. |
Eficiencia mejorada del sistema |
SVG o banco de condensadores: ¿cuál debería elegir?
| Factor de selección |
Generador de var estático |
Banco de condensadores |
| Condición de carga |
Cargas que cambian rápidamente |
Cargas estables y predecibles |
| Salida de compensación |
Continuo y continuo |
Pasos de compensación fijos |
| Velocidad de respuesta |
Nivel de milisegundos |
Depende del método de cambio |
| Compensación Inductiva |
si |
normalmente no |
| Compensación capacitiva |
si |
si |
| Riesgo de sobrecompensación |
Bajo con control correcto |
Mayor bajo cargas cambiantes |
| Equilibrio de carga de fase |
Disponible |
Normalmente no disponible |
| Expansión |
Expansión paralela modular |
Se requieren pasos de condensador adicionales |
| Inversión inicial |
superior |
inferior |
| Uso recomendado |
Sistemas complejos o fluctuantes |
Corrección básica del factor de potencia. |
Para una demanda de potencia reactiva de base estable, una banco de capacitores puede proporcionar una solución rentable. Para cargas que cambian rápidamente, corrección precisa del factor de potencia o condiciones de potencia reactiva en adelanto y retraso, un SVG suele ser más adecuado. SinaVa Power también puede configurar un sistema de compensación híbrido que combine bancos de condensadores y módulos SVG.
¿Por qué Sinava como su proveedor de SVG?
Los sistemas eléctricos modernos enfrentan demandas cada vez mayores de estabilidad, eficiencia y cumplimiento de estrictos estándares de calidad de energía. En Sinava, estamos a la vanguardia como una empresa confiable Proveedor de generador de var estático (SVG), que ofrece soluciones inteligentes que garantizan una corrección óptima del factor de potencia, estabilización de voltaje y soporte de red continuo.
Nuestros sistemas SVG están diseñados con tecnología IGBT avanzada y control digital en tiempo real para proporcionar una compensación de potencia reactiva bidireccional y dinámica, lo que los hace ideales para los entornos de carga complejos y fluctuantes de hoy en día.
Con más de 35 años de experiencia en soluciones de calidad eléctrica, ofrecemos productos SVG personalizados para aplicaciones industriales, comerciales y de energía renovable. Como proveedor confiable de Static Var Generator, ofrecemos soluciones de alto rendimiento, escalables y fáciles de usar en todo el mundo.
¿Su sistema eléctrico está experimentando estos problemas?
Un generador de var estático puede ser adecuado para su proyecto cuando:
El factor de potencia cambia significativamente durante la producción.
Las penalizaciones por el factor de potencia de los servicios públicos siguen siendo altas.
Los bancos de condensadores cambian con frecuencia o no pueden seguir los cambios de carga.
Se produce potencia reactiva tanto inductiva como capacitiva.
El voltaje fluctúa cuando un equipo grande arranca o se detiene.
Las máquinas de soldar, compresores, grúas, VFD u hornos crean cargas que cambian rápidamente.
La corriente trifásica está desequilibrada.
Los equipos de compensación existentes tienen capacidad insuficiente.
Se agregarán más cargas eléctricas en el futuro.
El espacio de instalación limitado requiere un sistema de compensación modular.
¿No está seguro de si es más adecuado un SVG, una batería de condensadores o un sistema de compensación híbrido? Envíanos tus datos eléctricos para una revisión preliminar.
